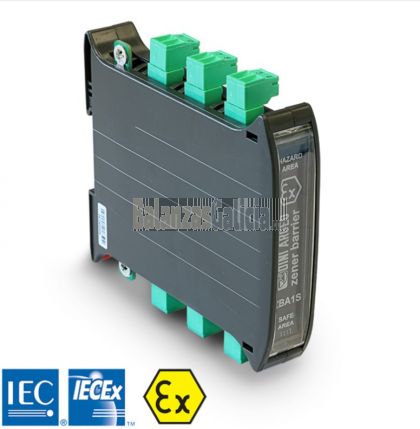

Barrera ZENER ATEX/IECEX triple para células de carga "ZBA1S"

Disponible

SKU
TK-28582

La barrera zener ZBA1S es la solución ideal para conectar un terminal de pesaje con el sistema de recepción de la carga zona ATEX. ZBA1S integra tres barreras en una protegiendo las líneas de alimentación, señal y sense. Esta característica la vuelve especialmente simple para instalar en espacios reducidos y permite ahorrar tiempo y dinero.

Portes: GRATIS* (9€  pedidos menores de 900€)
 Descripción y Ficha técnica

* Campos obligatorios

Barrera ZENER ATEX/IECEX triple para células de carga "ZBA1S"

La barrera zener ZBA1S es la solución ideal para conectar un terminal de pesaje con el sistema de recepción de la carga zona ATEX. ZBA1S integra tres barreras en una protegiendo las líneas de alimentación, señal y sense. Esta característica la vuelve especialmente simple para instalar en espacios reducidos y permite ahorrar tiempo y dinero.

CARACTERÍSTICAS TÉCNICAS

Barrera zener pasiva de tres canales para alimentación, sense y señal. Marcado Ex: ATEX II (1)G, II (1)D, I (M1) IECEx [circuit(s) in zone 0/1/2]
Protección: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C ≤ Tamb ≤ +60 °C)

Equipada de serie con 3 canales para proteger la línea de señal (CN1/CN4), la línea de alimentación (CN3/CN6) y, además, la línea sense, útil para mejorar la estabilidad y la precisión de pesada.
Estuche tipo "SLIM" tamaño compacto para instalación en carril DIN.
Temperatura de uso: -20°C ÷ +60°C
Temperatura de almacenamiento: -25°C ÷ +70°C
Rating: 14 Vrms diferenciales y 8 Vrms a tierra para conector CN3, 20 Vrms para los conectores CN1 y CN2
Tensión máxima de seguridad (Um): 250Vrms
Corriente máxima de seguridad (current interruption capability): 1500A
Grado de protección: IP20
Marcado de los canales de alimentación, señal y sentido: ATEX II (1)G, II (1)D, I (M1)
Protección: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C ≤ Tamb ≤ +60 °C)

Para mayor información consultar el manual.


NOTAS:
Se puede conectar a un máx. de 4 células de carga 350 Ohm.

El uso combinado de dos o más barreras zener (1) GD [Ex ia], implica que el marcado Atex del conjunto de las barreras debe actualizarse a (2) GD [Ex ib], como prevé la norma EN 60079-14.

CARACTERÍSTICAS CAJA KZBA

Material: ABS
Presa cables: n° 4, específicos para zonas ATEX
Protección total caja + barrera:
para gas
- ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc (-20°C ≤ Ta ≤ +50°C)
por polvos- ATEX II 3(1)D Ex tb [ia Da] IIIC T130°C Dc IP65 (-20°C ≤ Ta ≤ +50°C).
