Báscula de cinta a medida de alta precisión serie "BS143" para cintas transportadoras

Modelo Verificado Metrología Legal CE-M Calibración Salida impresora

Disponible

SKU
TK-26634

Báscula de cinta a medida de alta precisión serie "BS143" para cintas transportadoras

Portes: GRATIS* (9€  pedidos menores de 900€)
 Descripción y Ficha técnica
Báscula de cinta a medida de alta precisión serie "BS143" para cintas transportadoras

* Campos obligatorios

Báscula de cinta a medida de alta precisión serie "BS143" para cintas transportadoras

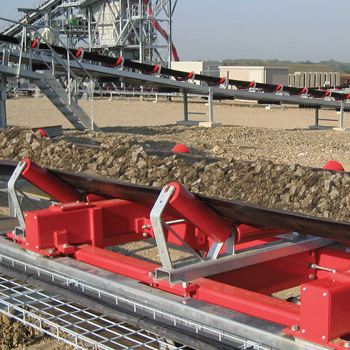

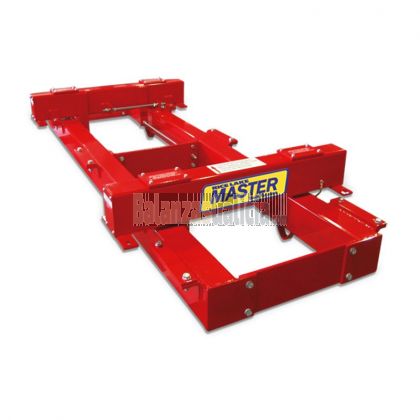

El marco de pesaje de la báscula de cinta BS143 MASTER es adecuado para transportadores de cinta de capacidad media a pesada, para aplicaciones de pesaje continuo de alta precisión. La estructura especial de flotación libre y la tecnología de múltiples poleas permiten obtener rendimientos muy altos.

  • Para ancho de banda de 500 a 3000 mm
  • Hasta 20.000 t / h
  • Hasta 7 m / s
  • Hasta 25 grados de inclinación
  • Precisión desde 0,25%
Báscula de cinta a medida de alta precisión serie "BS143" para cintas transportadoras

VENTAJAS PRINCIPALES

  • PARA ALTAS CAPACIDADES, hasta 20.000 t / h
  • DIMENSIONES PERSONALIZADAS para cualquier ancho de transportador, desde 500 hasta 3000 mm.
  • MUY PRECISO: desde 0,25% de precisión (*), aprobado MID
  • APTO PARA CINTURONES INCLINADOS hasta 25 grados (*), gracias a su tecnología especial.

(*) estas características están fuertemente influenciadas por la calidad mecánica de la estructura del transportador, la tipología del material transportado, el entorno de instalación, etc .; contáctenos para más detalles o envíenos la hoja de solicitud de datos con las especificaciones de su sistema (consulte los detalles de integración con su comercial).

Báscula de cinta a medida de alta precisión serie "BS143" para cintas transportadoras

CARACTERÍSTICAS TÉCNICAS DEL MARCO DE PESO

  • Estructura fabricada en acero con recubrimiento de polvo pesado, para entornos industriales severos (acero galvanizado o acero inoxidable disponible bajo pedido).
  • 4 células de carga de acero inoxidable, fabricadas según normas OIML R60, con protección contra polvo y salpicaduras de agua según normas IP65 (resistencia de entrada 350 Ohm), capacidad de 50 a 1000 kg. Las celdas de carga están protegidas contra el polvo y los golpes mediante una carcasa metálica.
  • La seguridad de la celda de carga se detiene contra sobrecargas.
  • Caja de conexiones IP66 Alimentación hasta 15 Vdc.
  • Sistema de puesta a tierra para protección de células de carga.
  • Capacidad de caudal estándar hasta 20.000 t / h, velocidades más altas bajo pedido.
  • Inclinación máxima de la banda hasta 25 grados, inclinaciones más altas bajo pedido.
  • La versión aprobada por ATEX para 21 o 22 zonas está disponible bajo pedido.

CARACTERÍSTICAS DE LA UNIDAD DE MICROCONTROLADOR

Microcontrolador digital de alto rendimiento con entradas y salidas programables, provisto de 3 puertos serie, protocolos de transmisión para comunicación de datos, impresiones completamente programables, display gráfico.
La amplia gama de convertidores, accesorios e impresoras de bus de campo conectables garantiza la máxima capacidad de interfaz y versatilidad.

  • Características mecánicas:
    • Teclado funcional numérico impermeable de 25 teclas.
    • Teclas de función programables, para personalizar las funciones del teclado según las necesidades.
    • Display LCD gráfico retroiluminado de fácil consulta, con clara visualización del peso y amplio rango de información.
    • Equipado con luz de control de 3 vías compuesta por gráfico de barras sinóptico con 3 grupos de 3 Leds cada uno, para control de tolerancia y setpoint.
    • Carcasa impermeable de acero inoxidable IP68, fácil de limpiar y resistente en entornos agresivos y corrosivos.
    • Dimensiones, incluyendo escuadra de soporte: 269x58,8x183mm.
    • Adecuado para su uso en la mesa, montaje en pared o montaje en panel.
  • Características eléctricas:
    • Reloj de tiempo real y memoria de datos permanente.
    • Selección del idioma del programa directamente en la configuración.
    • Conversión A / D sigma-delta de 4 canales de 24 bits, hasta 3200 conv./seg. con selección automática. Sistema de filtrado mediante software programable, ajustable según el sistema.
    • Parámetros de Calibración y Set-Up, configurables desde PC con Dinitools o con el teclado; Calibración teórica con la entrada de las características de las células de carga.
    • Hasta 1.000.000d visualizable para uso interno de fábrica.
    • Hasta 10.000e o multirango 3 x 3000e @ 0,3 µV / d en versión aprobada por CE-M para uso legal para uso comercial.
    • Resolución interna de hasta 3.000.000 puntos.
    • Alimentación 230 Vac o 24 Vdc, 16 VA.
    • 2 puertos serie RS232 configurables para conexión a impresoras, PC o PLC, módulos de radio u otras unidades externas.
    • 1 puerto serie RS232 (RS485 opcional) configurable para conexión a repetidor, lector de código de barras o celdas de carga digitales.
    • 4 salidas optoaisladas, hasta 16 bajo pedido.
    • 2 entradas optoaisladas, hasta 8 bajo pedido.
    • Interfaz de bus de campo (opcional).
    • Conexión Bluetooth, para programación inalámbrica rápida a través de PC (opcional).
    • Entrada de emulación de teclado

CARACTERÍSTICAS DEL SENSOR DE VELOCIDAD

  • Montaje confiable en una amplia variedad de situaciones de instalación
  • Encoder estándar para uso en todo el mundo
  • Estructura de cojinete de diseño robusto (Safety-lock ™)
  • Carcasa resistente de fundición a presión

Características mecánicas:

  • IP66

Momento de inercia del rotor:

  • Versión de eje: aprox. 1,8 x 10-6 kgm2
  • Versión de eje hueco: aprox. 6 x 10-6 kgm2
  • Eje de capacidad de carga radial: 80N
  • Eje de capacidad de carga axial: 40N

Requisitos CE:

  • EN61000-6-4, EN61000-6-4 y EN61000-6-3
  • Temperatura de funcionamiento: -40 ° C a 85 ° C
  • Conexión: conector M23 o M12

Características electricas:

  • Circuito de salida: compatible con TTL
  • Voltaje de suministro: push-pull 10 50 30 VDC (o 7272 - 5 a 30 VDC)
  • Consumo de energía: push-pull 50 mA a 100 mA
  • Carga / canal admisible: ± 20 MA a 300 kHz
  • Nivel de señal alto: push-pull min UB-1V (7272-UB-2.0V)
  • Tiempo de subida / tiempo de bajada: push-pull max 1 µs
  • Dimensiones: DE 50,8 mm, profundidad de instalación máxima 47 mm

SERVICIO DE CONSULTORÍA

Si necesita ayuda para seleccionar la barra más adecuada para su aplicación y verificar la viabilidad del sistema, complete el formulario de solicitud de datos. Este formulario de solicitud de datos, correctamente cumplimentado, puede ser analizado desde nuestro departamento técnico con el fin de encontrar las mejores soluciones para su aplicación.
