Báscula de cinta de fácil instalación serie "BS221DB", para cintas transportadoras
Disponible
Báscula de cinta de fácil instalación serie "BS221DB", para cintas transportadoras
Báscula de cinta de fácil instalación serie "BS221DB", para cintas transportadoras

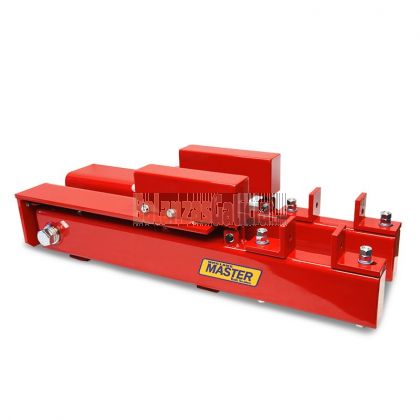

El marco de pesaje de la báscula de banda BS221DB MASTER es adecuado para transportadores de banda de capacidad media a pesada, para la mayoría de anchos y capacidades de banda, lo que lo hace aplicable en varios segmentos del mercado. Ofrece muchas ventajas en términos de precisión, simplicidad de instalación y mantenimiento. Fácil de instalar en cualquier cinta transportadora, se puede adaptar fácilmente al ancho del transportador. BS221DB MASTER consta de dos brazos que se montan en el exterior de los soportes laterales de la cinta transportadora. El rodillo de pesaje se montará en la parte superior de ambos brazos.
- Para ancho de banda de 500 a 2400 mm
- Hasta 3.000 t / h
- Hasta 4 m / s
- Hasta 25 grados de inclinación
- Precisión desde 0,5%
VENTAJAS PRINCIPALES
- FÁCIL DE MONTAR: solo se requieren 8 pernos.
- Se requieren MODIFICACIONES MÍNIMAS al transportador.
- FÁCIL DE ADAPTARSE a cualquier ancho de transportador, desde 500 hasta 2400 mm.
- FÁCIL DE INSTALAR debajo de un transportador loco original, manteniendo la misma forma de banda en el área de pesaje, para tener las mejores precisiones.
- FÁCIL DE MANTENER: este sistema es sencillo de limpiar, de fácil acceso y mantenimiento y está protegido de la suciedad y el polvo.
- MUY PRECISO: desde 0,5% de precisión (*)
- APTO PARA CINTURONES INCLINADOS hasta 25 grados (*), gracias a su tecnología especial.
(*) estas características están fuertemente influenciadas por la calidad mecánica de la estructura del transportador, la tipología del material transportado, el entorno de instalación, etc .; contáctenos para más detalles o envíenos la hoja de solicitud de datos con las especificaciones de su sistema (ver en la sección "CONSULTAR" de esta página).
CARACTERÍSTICAS TÉCNICAS DEL MARCO DE PESO
- Estructura fabricada en acero con recubrimiento de polvo pesado, para entornos industriales severos
- 2 Células de carga de acero inoxidable fabricada según normas OIML R60, con protección contra polvo y salpicaduras de agua según normas IP65 (resistencia de entrada 350 Ohm), capacidad de 50 a 200 kg. Las celdas de carga están protegidas contra el polvo y los golpes mediante una carcasa metálica.
- La seguridad de la celda de carga se detiene contra sobrecargas.
- Específico "sistema de pivote libre de fricción" que permite obtener las mejores precisiones en transportadores inclinados.
- Caja de conexiones IP66, con carcasa de acero inoxidable.
- Alimentación hasta 15 Vdc.
- Sistema de puesta a tierra para protección de células de carga.
- Caudal estándar de hasta 3000 t / h, mayores capacidades bajo pedido.
- Velocidad máxima admitida de la banda de hasta 4 m / s, velocidades más altas bajo pedido.
- Inclinación máxima de la banda hasta 25 grados, inclinaciones más altas bajo pedido.
- La versión aprobada por ATEX para 21 o 22 zonas está disponible bajo pedido.
CARACTERÍSTICAS DE LA UNIDAD DE MICROCONTROLADOR
Microcontrolador digital de alto rendimiento con entradas y salidas programables, provisto de 3 puertos serie, protocolos de transmisión para comunicación de datos, impresiones completamente programables, display gráfico.
La amplia gama de convertidores, accesorios e impresoras de bus de campo conectables garantiza la máxima capacidad de interfaz y versatilidad.
Características mecánicas:
- Teclado funcional numérico impermeable de 25 teclas.
- Teclas de función programables, para personalizar las funciones del teclado según las necesidades.
- Display LCD gráfico retroiluminado de fácil consulta, con clara visualización del peso y amplio rango de información.
- Equipado con luz de control de 3 vías en forma de gráfico de barras sinóptico con 3 grupos de 3 Leds cada uno, para control de tolerancia y setpoint.
- Carcasa impermeable de acero inoxidable IP68, fácil de limpiar y resistente en entornos duros y corrosivos.
- Dimensiones, incluyendo escuadra de soporte: 269x58,8x183mm.
- Adecuado para su uso en la mesa, montaje en pared o montaje en panel.
Características eléctricas:
- Reloj de tiempo real y memoria de datos permanente.
- Selección del idioma del programa directamente en la configuración.
- Conversión A / D sigma-delta de 4 canales de 24 bits, hasta 3200 conv./seg. con selección automática. Sistema de filtrado mediante software programable, ajustable según el sistema.
- Parámetros de Calibración y Set-Up, configurables desde PC con Dinitools o con el teclado; Calibración teórica con la entrada de las características de las células de carga.
- Hasta 1.000.000d visualizable para uso interno de fábrica.
- Hasta 10.000e o multirango 3 x 3000e @ 0,3 µV / d en versión aprobada por CE-M para uso legal para uso comercial.
- Resolución interna de hasta 3.000.000 puntos.
- Alimentación 230 Vac o 24 Vdc, 16 VA.
- 2 puertos serie RS232 configurables para conexión a impresoras, PC o PLC, módulos de radio u otras unidades externas.
- 1 puerto serie RS232 (RS485 opcional) configurable para conexión a repetidor, lector de código de barras o celdas de carga digitales.
- 4 salidas optoaisladas, hasta 16 bajo pedido.
- 2 entradas optoaisladas, hasta 8 bajo pedido.
- Interfaz de bus de campo (opcional).
- Conexión Bluetooth, para programación inalámbrica rápida a través de PC (opcional).
- Entrada de emulación de teclado.
CARACTERÍSTICAS DEL SENSOR DE VELOCIDAD
Montaje confiable en una amplia variedad de situaciones de instalación
Encoder estándar para uso en todo el mundo
Estructura de cojinete de diseño robusto (Safety-lock ™)
Carcasa resistente de fundición a presión
Características mecánicas:
- IP66
- Momento de inercia del rotor:
- Versión de eje: aprox. 1,8 x 10-6 kgm2
- Versión de eje hueco: aprox. 6 x 10-6 kgm2
- Eje de capacidad de carga radial: 80N
- Eje de capacidad de carga axial: 40N
- Requisitos CE: EN61000-6-4, EN61000-6-4 y EN61000-6-3
- Temperatura de funcionamiento: -40 ° C a 85 ° C
- Conexión: conector M23 o M12
Características electricas:
- Circuito de salida: compatible con TTL
- Voltaje de suministro: push-pull 10 50 30 VDC (o 7272 - 5 a 30 VDC)
- Consumo de energía: push-pull 50 mA a 100 mA
- Carga / canal admisible: ± 20 MA a 300 kHz
- Nivel de señal alto: push-pull min UB-1V (7272-UB-2.0V)
- Tiempo de subida / tiempo de bajada: push-pull max 1 µs
- Dimensiones: DE 50,8 mm, profundidad de instalación máxima 47 mm
SERVICIO DE CONSULTORÍA
Si necesita ayuda para seleccionar la barra más adecuada para su aplicación y verificar la viabilidad del sistema, complete el formulario de solicitud de datos, en el área "Consultar".
Este formulario de solicitud de datos, correctamente cumplimentado, puede ser analizado desde nuestro departamento técnico con el fin de encontrar las mejores soluciones para su aplicación.
