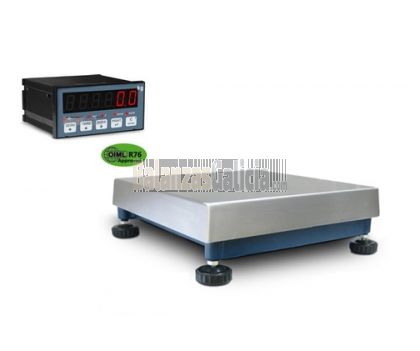

Báscula de Plataforma Wintronix WX-WEIGHT-CONNECT PLC PANEL

Modelo Verificado Metrología Legal CE-M Calibración Cuentapiezas Salida impresora

Disponible

SKU
TK-29656

Plataforma + Transmisor / Visor de peso multifunción, ideal por la producción de balanzas de mesa o piso, sistemas de dosificación, relleno, etc. La amplia gama de interfaces disponibles, hace más fácil y segura la integración de las pesadas en cualquier sistema de automatización.

Portes: GRATIS* (9€  pedidos menores de 900€)
 Descripción y Ficha técnica

* Campos obligatorios

Báscula de Plataforma Wintronix WX-WEIGHT-CONNECT PLC PANEL

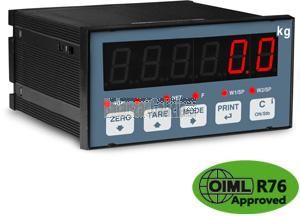

Transmisor / Visor de peso multifunción para montaje en panel. Ideal como microcontrolador en sistemas industriales de pesaje y dofisicación, hace muy fácil y segura la integración del pesaje a cualquier sistema de automatización. 4 entrdas y 6 salidas de serie, programables. Amplia gama de interfaces disponibles.

Báscula de Plataforma Wintronix WX-WEIGHT-CONNECT PLC PANEL

CARACTERÍSTICAS PRINCIPALES

  • Teclado impermeable simplificado a 5 teclas.
  • Pantalla con LED rojos de alta eficiencia, con 6 dígitos de 20mm, y 6 LED para indicación de las funciones activas.
  • Carcasa para montaje en panel. Dimensiones: 143,5 x 72 x 129mm (largo x alto x ancho). Dimensiones del alojamiento: 136,5 x 67,5 x 140mm (largo x alto x ancho).
  • Conversión A/D de 24 bits delta-sigma 4 canales, max.200 conversiones/segundos con selección automática.
  • Gestión de un sistema de pesaje para 4 células con ecualización digital, o la gestión de 4 sistemas de pesaje independientes.
  • Conecta hasta 16 células de carga analógicas con resistencia de entrada 350 Ohm.
  • Máx. 10.000e o multicampo 2x3000e @ 0,3uV/d en versión homologada CE-M para uso legal en las transacciones comerciales.
  • Max. 1.000.000d que se pueden visualizar con resolución interna hasta 3.000.000 de puntos.
  • Calibración, parámetros set-up, configuración por teclado o desde PC
  • Hasta 8 puntos de linealización de los señales con DINITOOLS (3 con teclado).
  • Reloj calendario de serie.
  • Alimentación de 12Vdc a 24Vdc.

PRINCIPALES CERTIFICACIONES

  • EU Type Examination Certificate (45501:2015)
  • OIML R76
  • OIML R61 - MID
  • OIML R51

TRANSMISOR / VISOR: FUNCIONES

DE TECLADO:
Puesta a cero; Tara semi automática y preestablecida; Impresión y/o envío de datos; Encendido/stand-by.

SELECCIONABLE:
Visualización de alta resolución x 10; Neto/Bruto o conversión lb/kg; Totalización pesos; Formulación; Cuenta piezas; Entrada/Salida; Mantiene y Pico.

MANDO REMOTO DESDE ENTRADA EXTERIÓR:
Simulación de pulsación de las teclas, desactivación del teclado.

SALIDAS MOSFET:
Set point programado sobre el peso, sea en positivo (en carga) que en negativo (en descarga), o sobre las piezas (modalidad cuentapiezas), con umbrales de activación / desactivación programables como verificación directa o a estabilidad.

PUERTAS SERIALES:

En todos los modelos: Lectura del peso neto, bruto, tara; Puesta a cero; Tara semi automática y preestablecida; Cambio balanza; Programación de umbrales de activación de las salidas.

Modelos TP y TPAN: Lectura microvolts o convertidor ADC para todos los canales; Visualización de mensajes; Impresión; Programación PMU en cuentapiezas; Simulación de pulsación de las teclas; Protocolo serial MODBUS.

SALIDA ANALÓGICA 16 bit en el modelo TPAN:
Valor proporcional al peso neto o al peso bruto, sea en positivo (en carga) que en negativo (en descarga).

SECCIÓN I/O

  • 1 salida bidireccional RS232/C o RS485 configurable para la conexión a ordenador u otras unidades externas.
  • 1 salida bidireccional RS232/C configurable para la conexión a impresora.
  • Interfaz serial PROFIBUS (modelo TPPB).
  • 6 salidas fotomosfet 150 mA 48V AC / 150 mA 60V DC (NO) con funciones configurables.
  • 4 entradas (foto-acopladores opto-aislantes) 12÷24V DC, 5 mA min - 20 mA máx con funciones configurables.
  • Salida analógica de 16 bits (modelo TPAN) programable entre 4-20mA, 0-5Vdc o 0-10Vdc. La carga máxima aplicable a la salida en corriente es de 350 Ohm. La resistencia mínima aplicable a la salida en tensión es de 10 kohm.

OPCIÓN MASTER/REPETIDOR

Programa (código MSTSLV) específico para utilizar el visor como un repetidor de peso universal o multi balanza (MASTER) combinado a DFW / DGT / MCW.

MODOS DE FUNCIONAMIENTO:
Repetidor multi balanza (MASTER)
función que permite repetir hasta 32 balanzas independientes, con la posibilidad de gestionar sus funciones, o de visualizar e imprimir la suma de los pesos de todas las balanzas.
Repetidor UNIVERSAL de peso
función que permite repetir el peso de una cualquier balanza, a través de la configuración de la cadena en entrada.

  •

Sistema de control de peso en red BG-Weigh-Connect

PLATAFORMAS MONO-CÉLULA SERIE BG-AXPB Plataformas electrónicas de pesage, mono-célula, de pequeña y media capacidad con plato en acero inoxidable.

  • Resolución hasta 15000d.
  • OIML R60 C3.
  • Protección IP65

CARACTERÍSTICAS TÉCNICAS

  • Servicio de calibración opcional de 6000d a 15000d (uso interno); 3000e homologada OIML R60 C3.
  • Funcionamiento con célula de carga de 350Ohm "single point" de aluminio, con grado de protección IP65.
  • Estructura en tubular de acero pintado al horno de color azul, pies de apoyo regulables y burbuja de nivel.
  • Superficie de carga en acero inoxidable.
  • Alimentación máxima 15Vdc.
  • Cable blindado de 3m para la conexión al visor.
    • OPCIONES:
    • homologación CE-M 3000e;
    • columna de soporte para el visor.
