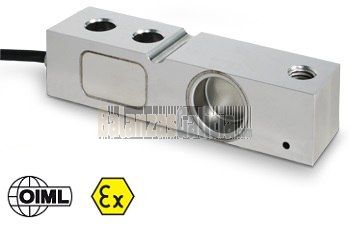

Célula de carga C3 SBK IP68 acero inox - opción ATEX

Modelo Verificado Metrología Legal CE-M Calibración

Disponible

SKU
TK-18065

Células de carga C3 aptas por ejemplo para realizar balanzas homologadas CE-M de 4 células de carga o para pesaje de depósitos y tolvas con sus respectivos accesorios. CAPACIDAD (kg): 300, 500, 1000, 2000. OIML R60. Clase de precisión C3. Acero inoxidable 17-4 PH. Protección IP68.

Portes: GRATIS* (9€  pedidos menores de 900€)
 Descripción y Ficha técnica
 Ver

* Campos obligatorios

Célula de carga cizalladura - SBK de 350 Ohm

Célula de carga C3 SBK aptas por ejemplo para realizar balanzas homologadas CE-M de 4 células de carga o para pesaje de depósitos y tolvas con sus respectivos accesorios. CAPACIDAD (kg): 300, 500, 1000, 2000. OIML R60. Clase de precisión C3. Acero inoxidable 17-4 PH. Protección IP68.

CARACTERÍSTICAS PRINCIPALES CELULA DE CARGA SBK

  • CLASE DE PRECISIÓN C3
  • MATERIAL EN ACERO INOXIDABLE 17-4 PH
  • GRADO DE PROTECCIÓN IP68
  • CAPACIDAD MÁX. desde 300 kg hasta 2000 kg
  • CABLE DE CONEXIÓN BLINDADO
  • CERTIFICADO OIML DISPONIBLE A PEDIDO
  • CERTIFICADO DE PRUEBA DISPONIBLE A PEDIDO

CARACTERÍSTICAS TÉCNICAS CELULA DE CARGA SBK

  • Mínimo intervalo de verificación: Vmin = EMax / 10.000
  • Número máximo divisiones célula de carga: nLC = 3000
  • Error combinado: 0,017% de la capacidad máxima
  • Sensibilidad: 2mV/V +/-0,1%
  • Coeficiente temperatura en Cero: 0,0014%/°C
  • Coeficiente temperatura sobre la capacidad máxima: 0,0014%/°C
  • Compensación térmica: -10°C/+40°C
  • Margen temperatura trabajo: -20°C/+60°C
  • Creep carga nominal después de 30 min.: 0,024% de la capacidad máxima
  • Tensión de alimentación máxima tolerable: 15 VDC
  • Resistencia de entrada: 385 ± 20 Ohm
  • Resistencia de salida: 350 ± 5 Ohm
  • Resistencia de aislamiento: >5000 MOhm
  • Carga estática máxima: 150% de la capacidad máxima
  • Carga de rotura 200% de la capacidad máxima
  • Cable blindado: 6 pines, longitud 5m, diámetro 5mm

Versión ATEX CELULA DE CARGA SBK

  • El certificado CCATEX hace la célula de carga adecuada para su uso en zonas con riesgo d'explosión de las categorías:
  • ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  • ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  • El certificado incluie el manual y la declaración CE de conformidad ATEX (disponibles en EN, DE, FR, IT).
  • IMPORTANTE: el certificado está vinculado a una sola célula. Para sistemas con varias células de carga, es necesario pedir un certificado por cada célula.
Conexiones Células
Color
Función
  --
PANTALLA
AMARILLO
SEÑAL +
GRIS
SENSE +
MARRÓN
ALIMENTACIÓN +
BLANCO
SEÑAL -
VERDE
ALIMENTACIÓN -
ROSADO
SENSE -

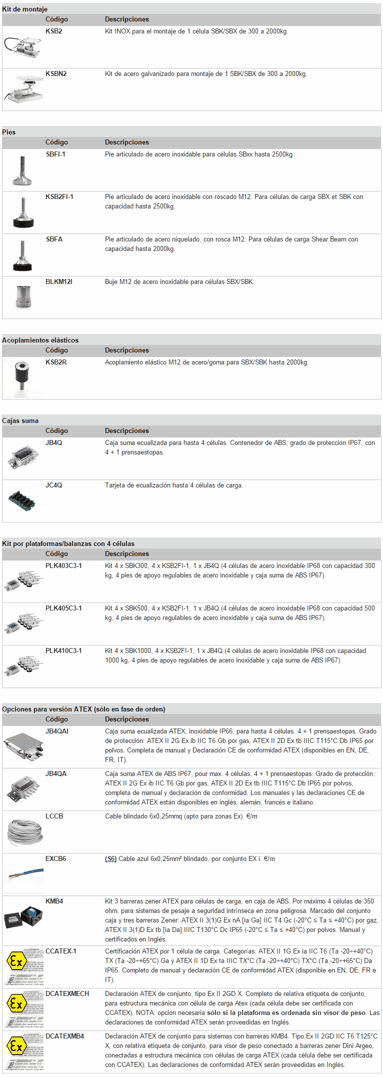

ACCESORIOS Y OPCIONES


SBZ
