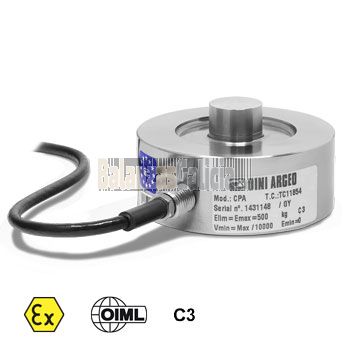

CÉLULAS A COMPRESIÓN DE BAJO PERFIL SERIE CPA.Células de carga a compresión en acero inoxidable adecuadas para entornos particularmente hostiles y altas temperaturas. CAPACIDAD (kg): 150, 300, 500, 1000, 2000, 3000, 5000, 7000, 10000, 20000, 30000, 50000. OIML R60, clase de precisión C3 desde 2000 hasta 10000kg. Acero inoxidable. Protección IP68.
Coeficiente temperatura sobre la capacidad máxima: 0,0013% / °C
Compensación térmica: -10°C/+40°C
Intervalo temperatura trabajo: -30°C/+60°C * A petición hasta 200°C
Creep carga nominal después de 4 horas: 0,03% de la capacidad máxima
Tensión de alimentación máxima tolerable: 15 VDC
Resistencia de entrada: 1100 ± 50 Ohm
Resistencia de salida: 1000 ± 10 Ohm
Balance de cero: ± 2% de la capacidad máxima
Resistencia de aislamiento >5000 MOhm
Carga estática máxima 150% de la capacidad máx.
Cable blindado: 6 pines, diámetro 5mm: - longitud 10 m para las versiones de 150 a 10000kg - longitud 10 m para las versiones de 20000 hasta 50000kg
PRINCIPALES CERTIFICACIONES
OIML R60
Australian legal for trade certificate of approval (NMI S838)
Versión ATEX
El certificado CCATEX hace la célula de carga adecuada para su uso en zonas con riesgo de explosión de las categorías: ATEX II 1G Ex ia IIC T6 (Ta -20÷+40ºC) TX (Ta -20÷+65ºC) ATEX II 1D tD A20 TXºC (Ta -20÷+40ºC) TXºC (Ta -20÷+65ºC). El certificado incluye el manual y la declaración CE de conformidad ATEX (disponibles en EN, DE, FR, IT).
El certificado CCATEX se emite después de los controles hechos por parte de los técnicos calificados, con la ayuda de equipos específicos, por cada célula.
IMPORTANTE: el certificado está vinculado a una sola célula. Para sistemas con varias células de carga, es necesario pedir un certificado por cada célula.
