RadioLink PLUS - Dinamómetro Inalámbrico con pantalla remota hasta 500 Toneladas
Disponible
SKU
TK-28641
El dinamómetro inalámbrico Radiolink Plus está diseñado para pesaje y monitoreo dinámico de carga en una amplia gama de aplicaciones. Todos los dinamómetros Straightpoint Radiolink Plus se suministran con la pantalla de mano SW-HHP alimentada por batería.
Portes: GRATIS* (9€ para pedidos menores de 900€)
Descripción y Ficha técnica
Dinamómetro Inalámbrico con pantalla remota - RadioLink PLUS - (sin grilletes) hasta 500 Toneladas
El dinamómetro inalámbrico Radiolink Plus está diseñado para pesaje y monitoreo dinámico de carga en una amplia gama de aplicaciones. Todos los dinamómetros Straightpoint Radiolink Plus se suministran con la pantalla de mano SW-HHP alimentada por batería. Está construido con aluminio de grado aeronáutico de alta calidad y cuenta con una estructura de diseño interno avanzada. El diseño no solo proporciona una relación resistencia/peso inigualable, sino que también permite el uso de una carcasa sellada interna separada que brinda protección ambiental IP67 a los componentes electrónicos de la celda de carga, incluso si falta la placa de la cubierta de la batería, lo que hace que este dinamómetro líder en la industria sea aún más adecuado para su uso. en los entornos más duros.
Con tecnología inalámbrica y alcance líderes en la industria, el versátil Radiolink plus tiene una tasa de actualización de 3 Hz y se puede configurar fácilmente para funcionar a velocidades líderes en la industria de hasta 200 Hz. Los datos se transmiten de forma inalámbrica utilizando lo último en tecnología IEEE 802.15.4 (2,4 GHz) que proporciona una transmisión segura, de alta integridad y sin errores tanto del peso estático como de la carga dinámica a un controlador de mano inalámbrico.
Diseñado para la medición de cargas estáticas y dinámicas, el Radiolink Plus también se puede utilizar en combinación con nuestra gama de software de registro de datos inalámbrico de alta velocidad que permite el control, la visualización y el registro de datos en tiempo real simultáneos de hasta 100 celdas de carga de telemetría de punto directo. Se utiliza un formato de archivo .csv para el registro de datos y se abre en MS Excel, lo que permite una fácil presentación visual de los datos registrados y una generación sencilla de certificados de prueba.
El Radiolink Plus utiliza baterías alcalinas AA de fácil obtención. Los circuitos avanzados prolongan la vida útil de la batería y el uso de baterías alcalinas de fácil obtención elimina los problemas asociados con la carga, falla y reemplazo del paquete de baterías recargables.
También está disponible una gama completa de accesorios inalámbricos, incluidos amplificadores de señal, marcadores inalámbricos LED y estaciones base con protocolo de comunicaciones serie analógico (4-20 mA, 0-10 V, 0-5 V) o digital (RS232/485, Modbus RTU y ASCII) salidas.
El Radiolink plus es la opción número uno para el pesaje y el control dinámico de la carga en la planificación y ejecución de elevaciones críticas.

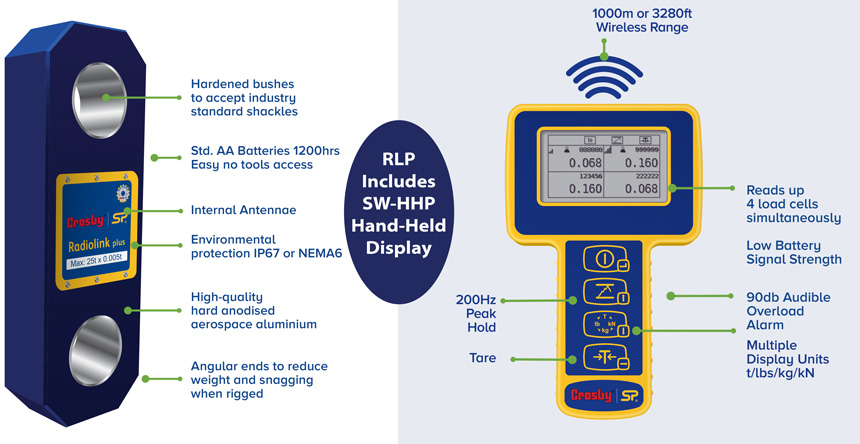

Características
- Todos los modelos se suministran con un Certificado de Calibración Trazable

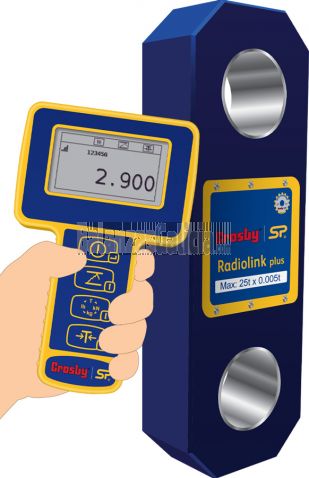

- Todos los dinamómetros Radiolink Plus se suministran con la pantalla portátil SW-HHP alimentada por batería
- Unidades seleccionables por el usuario (lb, kg, kN, tonelada) con la resolución más alta
- Inalámbrico de 2,4 GHz con rango líder en la industria (700 metros / 2300 pies)
- Todos los dinamómetros Radiolink Plus están sellados ambientalmente, con clasificación IP67 / NEMA 6 (resistente al agua)
- La pantalla portátil SW-HHP tiene una clasificación de protección de IP65 / NEMA 4 (resistente al agua)
- La pantalla portátil SW-HHP presenta una alarma de sobrecarga audible de 90db configurada por el usuario con un contador de sobrecarga reiniciado por el usuario
- La pantalla de mano SW-HHP incluye encendido/apagado remoto, retención de picos y funciones de tara preestablecidas
- Soporte de montaje en pared o cabina opcionalmente disponible para SW-HHP (p/n SU3282)
- Antena Interna
- Batería de larga duración - Pantalla remota 60 horas / Celda de carga 1200 horas de uso continuo
- El diseño completo de la celda de carga ha sido validado por análisis de elementos finitos
- La opción Bluetooth permite al usuario usar la aplicación gratuita para teléfonos inteligentes con Android o IOS para ver, registrar y transferir datos por correo electrónico o mensaje de texto. Esto elimina la necesidad de usar un indicador de mano separado.
- Rango de transmisión de Bluetooth de 100 metros (328 pies)
Modelos / Rangos de medida
| Modelo | Capacidad | Resolución | Peso | factor de seguridad |
Diámetro del pasador de carga |
Altura total |
|---|---|---|---|---|---|---|
| RLP1T-TS | 2000 libras 1000 kg |
1 libra 0,5 kg |
3,3 libras 1,5 kg |
12:1 | 3/4 en 19 mm | 8,03" 204mm |
| RLP2T5-TS | 5500 lb 2.5 te |
2 lb 0.001 te |
3,3 libras 1,5 kg |
7:1 | 3/4 en 19 mm | 8,03" 204mm |
| RLP6T5-TS | 14300 lb 6.5 te |
2 lb 0.001 te |
5 libras 2,4 kg |
7:1 | 1 en 25mm | 9,80" 249mm |
| RLP12T-TS | 26000 lb 12 te |
5 lb 0.002 te |
8,2 libras 3,7 kg |
7:1 | 1-3/8 pulg.35 mm | 12,01" 305mm |
| RLP25T-TS | 55000 lb 25 te |
10 lb 0.005 te |
11 libras 5 kg |
5:1 | 2 en 51mm | 13,39" 340mm |
| RLP35T-TS | 77000 lb 35 te |
10 lb 0.005 te |
19 libras 8,6 kg |
5:1 | 2-1/4 pulg. 57 mm | 15,47" 393mm |
| RLP55T-TS | 120000 lb 55 te |
20 lb 0.01 te |
28,7 libras 13 kg |
5:1 | 2-1/4 pulg. 57 mm | 16,69" 424mm |
| RLP75T-TS | 165000 lb 75 te |
20 lb 0.01 te |
35,3 libras 16 kg |
5:1 | 2-3/4 pulgadas 70 mm | 18,50" 470mm |
| RLP100T-TS | 220000 lb 100 te |
100 lb 0.05 te |
75 libras 34 kg |
5:1 | 3-1/4 pulg. 83 mm | 23,94" 608mm |
| RLP150T-TS | 330000 lb 150 te |
100 lb 0.05 te |
101,4 libras 46 kg |
4:1 | 3-3/4 pulg. 95 mm | 26,38" 670mm |
| RLP200T-TS | 440000 lb 200 te |
200 lb 0.1 te |
180,8 libras 82 kg |
5:1 | 4-3/4 pulg. 121 mm | 27,56" 700mm |
| RLP250T-TS | 550000 lb 250 te |
200 lb 0.1 te |
180,8 libras 82 kg |
4:1 | 5 en 127 mm | 27,56" 700mm |
| RLP300T-TS | 660000 lb 300 te |
200 lb 0.1 te |
260 libras 118 kg |
5:1 | 6 en 152 mm | 31,73" 806mm |
| RLP500T-TS | 1100000 lb 500 te |
200 lb 0.1 te |
427 libras 194 kg |
5:1 | 6 en 152 mm | 36,91" 930mm |
Descripción
Radiolink plus está diseñado para ser instalado con grilletes estándar Crosby. Incorpora una célula de carga de tensión inalámbrica homologada por DNV-GL, capaz de pesar y monitorizar la carga dinámicamente en capacidades de 1 t a 500 t. Disponible en stock con una versión ATEX e IECEx para zonas peligrosas, zonas 0, 1 y 2.
Fabricado con aluminio de alta calidad de grado aeroespacial, cuenta con una estructura interna de diseño avanzado. Este diseño no solo proporciona al producto una relación resistencia-peso inigualable, sino que también permite el uso de una carcasa interna sellada independiente que ofrece a los componentes electrónicos de la célula de carga protección ambiental IP67 o NEMA6, incluso sin la tapa de la batería. Esto hace que este dinamómetro líder en la industria sea aún más adecuado para su uso en los entornos más exigentes.
El versátil RLP se suministra con una frecuencia de actualización de 3 Hz y se puede configurar fácilmente para funcionar a velocidades líderes en la industria de hasta 200 Hz, lo que lo hace ideal para la medición dinámica de fuerza.
Décadas de desarrollo de este producto incluyen numerosas características destacadas, como el exclusivo método de medición de deformación de SP, que ayuda a compensar el par de torsión del cable cuando se carga el Radiolink. La célula de carga de tensión Radiolink plus también se puede utilizar en combinación con el software SP INSIGHT, un software de registro de datos inalámbrico de alta velocidad que permite el control, la visualización y el registro de datos en tiempo real simultáneos de hasta 126 células de carga inalámbricas Straightpoint.
También se encuentra disponible una amplia gama de accesorios inalámbricos, que incluyen amplificadores de señal, marcadores inalámbricos LED y estaciones base con salidas analógicas (4-20 mA, 0-10 V, 0-5 V) o digitales (RS232/485, Modbus RTU y ASCII).
Existen dos versiones del RLP disponibles:
- Versión de largo alcance de 2,4 GHz que proporciona un alcance inalámbrico líder en la industria de 1000 m o 3280 pies para las opciones de software o dispositivos portátiles SW-HHP de SP.
- Cuenta con salida Bluetooth y se puede conectar a cualquier teléfono inteligente que ejecute nuestra aplicación gratuita HHP en iOS o Android, con un alcance de hasta 100 m o 328 pies.
Características
- Tecnología inalámbrica propietaria de 2,4 GHz
- Alcance inalámbrico líder de 1000 m/3280 pies
- Duración de la batería sin igual: 1200 horas.
- Sellado ambientalmente según IP67/NEMA6.
- Alarma de sobrecarga audible de 90 dB y contador de sobrecarga
- Antenas internas
- Encendido/apagado remoto desde la pantalla del dispositivo portátil o mediante software.
- Retención de pico de 100 Hz
- Tara mediante botón pulsador
- Zonas ATEX 0, 1 y 2 disponibles
Aplicaciones
- Elevación y descenso en tándem
- Prueba de carga de la bolsa de agua
- Pesaje aéreo
- Alquiler o arrendamiento de células de carga
- Pruebas de tracción de bolardos
- Pruebas de remolque
- Aplicaciones de carga fraccionada
- Proyectos de elevación de cargas pesadas
- Grúas marinas
- Proyectos de Investigación y Desarrollo
- Monitorización de la carga de la viga separadora
- Medición de cargas de remolque de vehículos
- Transferencias de barco a barco (STS)
- Amarre de punto único
Garantía y seguridad
- Garantía de 2 años
- Diseño validado mediante análisis de elementos finitos (FEA).
- Homologación de tipo DNV-GL
- Cumple con la norma ASME B30.26
Se suministra con lo siguiente de serie
- Pantalla portátil SW-HHP
- 6 pilas AA
- Certificado de calibración y prueba de funcionamiento
- Manual de usuario multilingüe
- Estuche de transporte
- Etiquetado con RFID
