Sistema de Pesaje para control del contenido efectivo - BG-AX-QUALY

Sistema de Pesaje para control del contenido efectivo SQC - BG-AX-QUALY

El sistema de pesaje y control estadístico de la calidad  SQC para la industria y laboratorios permite un montaje versátil y adaptable completamente a sus requerimientos. Un visor táctil de fácil manejo, una plataforma de pesaje en combinación con diferentes sistemas de impresión proporciona una respuesta adecuada para el registro y control de procesos. Funciones de control estadístico, seleccionable entre PERSONALIZADO o con CONFORMIDAD A LA NORMA CEE  N. 76/211/ECC  con criterio de aceptación/rechazo del lote en examen.

El sistema de control estadístico de la calidad de Balanzas Galicia BG-AX-QUALY permite un montaje versátil y adaptable completamente a sus requerimientos. Un visor ( táctil opcional) de fácil manejo, una plataforma de pesaje en combinación con diferentes sistemas de impresión proporciona una respuesta adecuada para el pesaje comercial homologado (M) en departamentos de calidad, producción, etc. La flexibilidad de configuración permite de satisfacer la mayor parte de las aplicaciones de sectores farmaceútico, alimentario, químico o industrial.

Apto para aplicaciones avanzadas de control estadístico de los preenvasados (como desde la ley N. 76/211/ECC), gestión datos e impresiones. Conexión hasta 5 balanzas independientes. Homologable CE-M (OIML R-76 / EN 45501).

CONJUNTO DE VISOR TACTIL CON IMPRESORA DE RECIBOS (OPCIONAL)

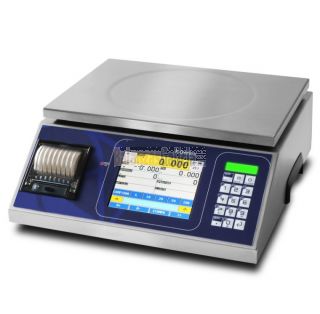

CONJUNTO DE VISOR TACTIL en ACERO INOXIDABLE CON IMPRESORA DE RECIBOS (OPCIONAL)

FUNCIONES PRINCIPALES

• Puesta a cero; visualización Bruto/Neto.
• Funciones de control estadístico, por utilización interna o con conformidad a la ley:
• - Funciones de control estadístico, seleccionable entre PERSONALIZADO o con CONFORMIDAD A LA LEY (como desde la ley N. 76/211/ECC) con criterio de aceptación/rechazo del lote en examen.
• - Control de ley DESTRUCTIVO o NO DESTRUCTIVO (seleccionable).

En Balanzas Galicia podemos diseñar y programar su sistema a medida, consulte con nuestros técnicos.

Software específico para controles de producción integrando todas las funciones principales de control, tanto en el modo estadístico por muestreo como integral según Welmec 6.4 y 6.5. La interfaz touch screen visualiza en tiempo real todos los datos estadísticos, bajo forma numérica o como gráfico. La función de control simultáneo de varias líneas de producción permite ejecutar hasta 10 controles simultáneos de diferentes artículos. Homologable CE-M (OIML R-76 / EN 45501).

CONTROL DEL TIEMPO DE PRODUCCIÓN

Control ideal para garantizar la calidad del lote de producción en curso; el control se basa en muestreos horarios, con seguimiento en pantalla del progreso de la producción.
Temporizador de muestreo programable, con posibilidad de conectar una alarma externa para llamar la atención del operador
Control de calibración seleccionable, en cada muestreo, para verificar el correcto funcionamiento de la balanza.
Criterios de control libremente configurables o preconfigurados.

CONTROL INTEGRAL

Modo de funcionamiento que prevé pesar y controlar todos los envases que componen el lote de producción.
El control integral finaliza
- automáticamente si se configura el número de envases que componen el lote
- manualmente si se configura el control integral ilimitado, para producciones superiores a los 10000 envases.
Los umbrales de peso para el control pueden ser:
- calculados automáticamente dependiendo de los criterios de la ley.
- Configurados por el usuario para controles más restrictivos o controles para uso interno.

CONTROL ESTADÍSTICO SEGUN NORMA LEGAL O PERSONALIZADO

Modo de funcionamiento que prevé pesar y controlar un determinado número de muestras variables dependiendo de la cantidad de envases que componen un lote de producción.
El número de muestras puede ser:
- Calculado automáticamente dependiendo de los criterios de la ley.
- Programado por el usuario, para aplicaciones específicas.
Los umbrales de peso para el control pueden ser:
- calculados automáticamente dependiendo de los criterios de la ley.
- Configurados por el usuario para controles más restrictivos o controles para uso interno.

CICLOS DE CONTROL

CICLOS DE CONTROL DE ENVASES LLENOS/VACÍOS

Modo de funcionamiento que permite el control del peso neto calculado por diferencia entre envase lleno y envase vacío (o viceversa).
Este modo prevé la pesada y el control de un determinado número de envases enteros, pesados en un determinado orden y posteriormente de los respectivos envases vacíos, pesados en el mismo orden (o viceversa).
El número de muestras es variable, dependiendo de la cantidad de envases que componen el lote de producción.
El número de muestras puede ser:
- calculado automáticamente dependiendo de los criterios de la ley.
- Programado por el usuario, para aplicaciones específicas.
Los umbrales de peso para el control pueden ser:
- calculados automáticamente dependiendo de los criterios de la ley.
- Configurados por el usuario para controles más restrictivos o controles para uso interno.

CICLOS DE CONTROL DE LAS CALIBRACIONES

Ciclo de control de las calibraciones que se basa en criterios de ley.
La balanza necesita pesar un determinado número de calibraciones, de las cuales comprueba la tolerancia con respecto al valor nominal, la desviación estándar y la dispersión.
Si las calibraciones respetan dichos requisitos, se puede continuar con el control de los pre-envasados empleando el valor de calibración promedio calculado durante el control calibraciones.

FUNCIONES GENERALES

Visualización en tiempo real de la tendencia del lote y de todos los datos estadísticos. Cada pantalla de trabajo se puede personalizar completamente, para una mejor adaptación a las exigencias del cliente.
Visualización gráfica de la tendencia del lote (gráfico circular, distribución de Gauss, gráfico de puntos).
Conexión de hasta 5 balanzas independientes homologadas, que permiten controlar con el mismo sistema de pesada todas las franjas de pesos previstas por la ley.
Gestión de más controles simultáneos (líneas de producción): se pueden gestionar hasta 10 producciones simultáneamente.
Control en peso o en volumen (ml) mediante la inserción de un coeficiente de densidad para cada artículo.
Calibración autopesada, preconfigurable (directa o calculada), manual o automática; función de anulación automática de la calibración al final de la operación de pesada.
Selección de los datos visualizados en pantalla LCD gráfico (totales, progresivos, peso...).
15 textos identificativos/Atributos que pueden configurarse e imprimirse, cada uno de 16 caracteres, por ejemplo: Código, ID lote, ID operador, número de turno.
Archivo 1000 artículos con 3 descripciones alfanuméricas de 20 caracteres, coeficiente de densidad, peso nominal, umbral de tolerancia (TU1, TU2, TO1, TO2), calibración asociada y el tipo de control deseado, personalizando el modo de funcionamiento de la balanza en función del artículo.
Archivo 100 operadores con 3 descripciones alfanuméricas de 20 caracteres.
Cálculo e impresión del rendimiento informe del lote, con formatos de impresión completamente configurables, con más de 500 datos variables (datos de peso, descripción, datos estadísticos, código de barras, etc.)
Control del tiempo de producción, totalmente personalizable.
Solicitud de verificación de la calibración de la balanza previa al muestreo, mediante procedimiento guiado.
La nueva versión ofrece la posibilidad de personalizar el factor K de cada artículo para producciones específicas no destinadas a la exportación a Europa.

Nota: Consulte el manual técnico del usuario para más detalles.

BG-DATABASE-MG: SOFTWARE PARA LA PROGRAMACIÓN DE LOS ARCHIVOS
Programa para PC que facilita y acelera la compilación de los archivos de la balanza, con la posibilidad de importarlos/exportarlos en formato Excel.

LOS PUNTOS DE FUERZA:
Simplicidad de configuración: en pocos minutos se pueden programar y transmitir decenas de artículos, conservándolos en la memoria.
Programación sincronizada del archivo de varias balanzas en red, mediante una conexión Ethernet-Wifi (TCP-IP).
Seguridad: se puede configurar una contraseña de protección para proteger los datos introducidos y evitar modificaciones accidentales.


NORMAS DE REFERENCIA

Las funcionalidades del software, configuradas en función de los parámetros de producción del cliente, permiten la producción y el control de lotes de productos preenvasados, de conformidad con las siguientes normativas:

Comunidad Europea
Welmec 6.4, Welmec 6.5
Directiva 76/211/CEE

INDICADOR BG-0953 versión TOUCH

• Pantalla gráfica retroiluminada táctil,  120x90mm. VERSION TOUCH
• Teclado táctil tipo QWERTY, AZERTY, QWERTZ, seleccionable. VERSION TOUCH
• Teclado impermeable en ABS, protección IP65.
• Dimensiones: 278x125x186 mm.
• Apto para utilización sobre mesa, columna o pared.
• Reloj calendario y memoria datos permanente.
• Memoria Alibi de serie, integrada en la tarjeta madre.
• Ranura para micro SD interna para almacenar los logotipos (opcional).
• Conversión A/D 24 bit, 4 canales
• Conexión a impresoras y etiquetadoras serie BG de transferencia térmica o térmica directa.
• Alimentación 110-240 Vac.

SECCIÓN I/O

• 1 salida serial RS232 (opcional RS485), para conexión a repetidor, balanza remota, lector de etiqueta de identificación o células de carga digitales.
• 2 salidas bidireccionales RS232, para conexión a impresora, módulo radio, PC o PLC y interfaces opcionales.
• Entrada en emulación de teclado de serie, para lector de códigos de barras/etiqueta de identificación o teclado PC exterior, por medio de cable con conector mini DIN (opcional).
• 4 salidas opto-aisladas (opcional).
• 2 entradas opto-aisladas (opcional).
• Interfaz Profibus externa (opcional).
• Protocolo Modbus RTU.
• Conexión Bluetooth (opcional).

DISEÑO DE LA OPCION CON PANTALLA TÁCTIL, PARA VISUALIZACION Y SELECCION DEL PRODUCTO



• Impresora térmica de 58" para recibos o etiquetas
• Memoria USB
• Módulos de comunicaciones WiFi, Bluetooth, RF, Ethernet, Interfaz RS232/RS485/PROFIBUS
• Cubiertas plásticas de protección
• Lector de código de barras
• Impresoras de etiquetas
• Opcion ATEX
• Visor repetidor

PLATAFORMAS

Plataformas electrónicas de pequeña y media capacidad con plano de acero inoxidable. Construcción precisa y robusta, aptas para pesaje general y sistemas automáticos de control de peso en aplicaciones industriales y comerciales. Versión estándar con célula homologada.

CARACTERÍSTICAS PRINCIPALES

• Funcionamiento con célula de carga homologada en aluminio según normas OIML R60 con protección a polvo y agua, según normas IP65
• Estructura en tubular de acero pintado al horno de color negro, pies de apoyo regulables y burbuja de nivel.
• Superficie de carga en acero inoxidable satinado.
• Alimentación externa .
• Cable de conexión blindado.

ACCESORIOS

• Columna de soporte para el visor.
• Bastidor de elevación.
• Carretillas.
• Cintas y rodillos de aplicar a la superficie de carga (por presupuesto).
• Medidas y capacidades especiales (por presupuesto).
