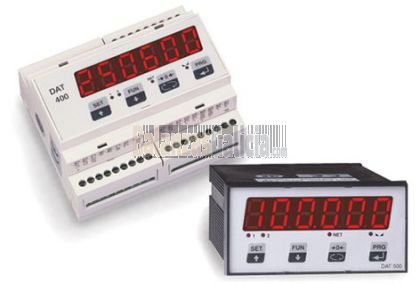

Transmisor de Peso Digital para Células de Carga DAT
Disponible
SKU
TK-30393
La serie DAT son transmisores Digital/Analógico basados en convertidores A/D y microprocesadores de última generación, obteniéndose un diseño moderno, compacto y fiable. Su calibración y ajuste totalmente por programa evita los ajustes con potenciómetros, lo cual reduce los costes de puesta en marcha, calibrado y mantenimiento. Ideal para instalaciones industriales con células de carga.
Portes: GRATIS* (9€ para pedidos menores de 900€)
Descripción y Ficha técnica
Transmisor de Peso Digital para Células de Carga DAT
La serie DAT son transmisores Digital/Analógico basados en convertidores A/D y microprocesadores de última generación, obteniéndose un diseño moderno, compacto y fiable. Su calibración y ajuste totalmente por programa evita los ajustes con potenciómetros, lo cual reduce los costes de puesta en marcha, calibrado y mantenimiento. Ideal para instalaciones industriales con células de carga.
Características
- Configuración y calibración por programa vía teclado o vía ordenador.
- Alta Resolución.
- Display 6 dígitos LED de 14mm.
- Dos entradas digitales opto-aisladas.
- Dos salidas digitales opto-aisladas.
- Filtro digital seleccionable.
- Auto-cero y seguidor de cero.
- 10 puntos de compensación de linealidad.
- Detector de pico para medidas dinámicas.
- Salidas analógicas: 0-5V DC, 0-10V DC, 0/20mA y 4/20mA seleccionables.
- Salidas Serie: Estándard RS-232, RS-422 o RS-485 con protocolo MODBUS RTU. Opciones PROFIBUS o DEVICENET (sustituyen la salida analógica).
- Conexión de hasta 32 unidades direccionables en bus utilizando la salida serie RS-485
- Protección RFI / EMI
- Caja de plástico ABS.
- Montaje en:
- DAT 400: Carril DIN
- DAT 500: Panel
- Accesorio MOD 121 Ref.89077: Fuente de alimentación 230V AC a 24V DC montaje en carril DIN.
- Peso transporte: 0.3 kg
Características Técnicas
| Alimentación y consumo: | ||
|---|---|---|
| Tensión y Alimentación | 24V DC± 15% | |
| Potencia consumida | 7,5W | |
| Aislamiento | Clase II | |
| Categoría | Categoría II | |
| Condiciones Ambientales de Utilización: | ||
| Temperatura de Trabajo | -10 a +40 °C (+14 a +104 °F) | |
| Temperatura de Almacenamiento | -20 a +50 °C (-4 a +122 °F) | |
| Humedad Relativa | 85% sin condensación | |
| Indicación: | ||
| Tipo | 6-Digitos LEDs Rojo, / segmentos 14 mm (0,55”) altura | |
| LEDs de estado | 4 LEDs color Rojo | |
| Teclado | 4 Teclas membrana | |
| Características: | ||
| Tensión de excitación | 5V fijos, cortocircuitable | |
| Corriente de carga | 85 mA (6 células de carga de 350 Ω) | |
| Velocidad de conversión | 50 lecturas / segundo (sin filtraje) | |
| Resolución | 60.000 puntos | |
| Sensibilidad | 0,2 µV / división | |
| Linealidad | ||
| Deriva térmica | ||
| Convertidor A/D | 24 Bits | |
| Rango Señal de Entrada | -0,5mV/V a +3,5 mV/V (-3,9mV/V a +3,9 mV/V opcional) | |
| Filtro | 0,1 Hz a 25 Hz seleccionable | |
| Tamaño aumento | x1, x2, x5, x10, x20, x50 | |
| Punto Decimal | 0.0, 0.00, 0.000 | |
| Método de Calibración | Desde PC o teclado frontal | |
| Salida Analógica (aislada): | ||
| Tipo | Conversión D/A de 16 bits | |
| Tensión | 0-5 y 0-10 Vdc (mín. Carga 10 KΩ) | |
| Corriente | 0-20 y 4-20 mA (máx. Carga 300 Ω) | |
| Linealidad | ||
| Deriva térmica | ||
| Entradas y Salidas: | ||
| 2 Entradas Lógicas exterior) | Opto-aisladas, 24 V DC PNP (requiere alimentación exterior) | |
| 2 Salidas Lógicas cada una) | Relé de estado sólido (máxima carga 24 V DC / 100 mA cada una) | |
| Salida Serie | RS-232, RS-422 o RS-485 | |
| Protocolo estándar | ASCII, Modbus RTU según la guía PI-Mbus-300* de MODICON | |
| Velocidad comunicación | 2400, 9600, 19200, 38400 y 115.200 seleccionable. | |
| Caja: | DAT 400 | DAT 500 |
| Dimensiones | 106 x 90 x 58 mm (LxAxP) | 96 x 48 x 139 mm (LxAxP) |
| Montaje | Carril DIN | Panel |
| Material | ABS | ABS |
| Protección (frontal) | IP20 | IP20 |
| Peso | 280g | 310g |
| Conexión eléctrica | Terminales (Paso = 5mm) | Terminales (Paso = 5mm) |
| Taladro Panel | 92 x 44 mm | |
