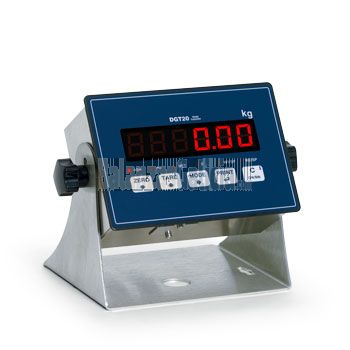

TRANSMISOR/VISOR de peso digital de mesa DGT20

Disponible

SKU
TK-26876

TRANSMISOR/VISOR de peso digital de mesa DGT20

Transmisor / Visor de peso multifunción, ideal por la producción de balanzas de mesa o piso, sistemas de dosificación, relleno, etc. La amplia gama de interfaces disponibles, hace más fácil y segura la integración de las pesadas en cualquier sistema de automatización.

Portes: GRATIS* (9€  pedidos menores de 900€)
 Descripción y Ficha técnica
 Ver

* Campos obligatorios

TRANSMISOR/VISOR de peso digital de mesa DGT20

Transmisor / Visor de peso multifunción, ideal por la producción de balanzas de mesa o piso, sistemas de dosificación, relleno, etc. La amplia gama de interfaces disponibles, hace más fácil y segura la integración de las pesadas en cualquier sistema de automatización.

Homologaciones:
CE-M EN 45501, OIML R-76, OIML R-61 (MID), OIML R-51 (MID)

CARACTERÍSTICAS PRINCIPALES

  • Teclado impermeable simplificado de 5 teclas.
  • Pantalla LED rojos de alta eficiencia con 6 cifras de 20 mm y 6 LED para indicación funciones activas.
  • Carcasa en acero inoxidable.
  • Panel frontal en aluminio, con junta de protección.
  • Dimensiones 170x115x68mm, equipado de chapa de apoyo o montage en la pared (168x150mm).
  • Calibración, Set-Up parámetros, configurables por teclado o Pc con DINI TOOLS.
  • Máx. 10.000e o multicampo 2x3000e @ 0,3uV/e en versión homologada CE-M para uso legal en las transacciones comerciales.
  • Máx. 800.000d visualizables con resolución interna hasta 3.000.000 de puntos.
  • Hasta 8 puntos de linealización señal con DINITOOLS (3 de teclado).
  • Conversión A/D 24 bit sigma-delta 4 canales, máx. 400 conv./seg. con selección automática.
  • Conectable hasta 8 células de carga analógicas con resistencia de entrada 350 Ohm.
  • Gestión de un sistema de pesaje de 4 células con ecualización digital o gestión de 4 sistemas de pesaje independientes.
  • Alimentación de 12 Vdc a 24 Vdc; alimentador 12Vdc en dotación.

PRINCIPALES CERTIFICACIONES

  • CE-M EN 45501
  • OIML R76
  • OIML R61 - MID
  • OIML R51
  • NMI S788 certificate



TRANSMISOR / VISOR: FUNCIONES

  • DE TECLADO:
    • Puesta a cero; Tara semi automática y preestablecida; Impresión y/o envío de datos; Encendido/stand-by.
  • SELECCIONABLE:
    • Visualización de alta resolución x 10; Neto/Bruto o conversión lb/kg; Totalización pesos; Formulación; Cuenta piezas; Entrada/Salida; Mantiene y Pico.
  • MANDO REMOTO DESDE ENTRADA EXTERIÓR:
    • Simulación de pulsación de las teclas, desactivación del teclado.
  • SALIDAS MOSFET:
    • Set point programado sobre el peso, sea en positivo (en carga) que en negativo (en descarga), o sobre las piezas (modalidad cuentapiezas), con umbrales de activación / desactivación programables como verificación directa o a estabilidad.
  • PUERTAS SERIALES:
    • En todos los modelos: Lectura del peso neto, bruto, tara; Puesta a cero; Tara semi automática y preestablecida; Cambio balanza; Programación de umbrales de activación de las salidas.
    • Modelos DGT20 y DGT20AN: Lectura microvolts o convertidor ADC para todos los canales; Visualización de mensajes; Impresión; Programación PMU en cuentapiezas; Simulación de pulsación de las teclas; Protocolo serial MODBUS.
  • SALIDA ANALÓGICA 16 bit en el modelo DGT20AN:
    • Valor proporcional al peso neto o al peso bruto, sea en positivo (en carga) que en negativo (en descarga).

SECCIÓN I/O

  • Salida bidireccional RS23/C (conector RJ11) configurable para conexión a unidad externa.
  • Salida bidireccional RS485 configurable para conexión a relé (Mod. DGT20 / DGT20AN).
  • 2 salidas Fotomosfet 150 mA 48 Vac / 150 mA 60 Vdc (NO), con funciones configurables.
  • 2 entradas (fotoacopladores optoaislados) 12÷24 Vdc, 5 mA mín - 20 mA máx con funciones configurables.
  • Salida analógica de 16 bit (modelo DGT20AN) programable entre 4-20 mA, 0-5 Vdc o 0-10 Vdc. La carga máxima aplicable a la salida en corriente es de 300 Ohm. La resistencia mínima aplicable a la salida en tensión es de 1 kohm.
  • Disponible en versión con bus de campo, Profibus, Profinet, EthernetIP, EtherCAT y Modbus TCP/IP.

OPCIÓN MASTER/REPETIDOR (código MSTSLV)

  • Programa específico para utilizar el visor como un repetidor de peso universal o multi balanza (MASTER) combinado a DFW / DGT / MCW.

MODOS DE FUNCIONAMIENTO:

  • Repetidor multi balanza (MASTER)
  • función que permite repetir hasta 32 balanzas independientes, con la posibilidad de gestionar sus funciones, o de visualizar e imprimir la suma de los pesos de todas las balanzas.
  • Repetidor UNIVERSAL de peso
  • función que permite repetir el peso de una cualquier balanza, a través de la configuración de la cadena en entrada.
